3D печать

[Manfred]

299: X3:
я честно не знаю какой я отдал, твой или который вместе с ручкой шел они в общей куче лежат )

[matey]

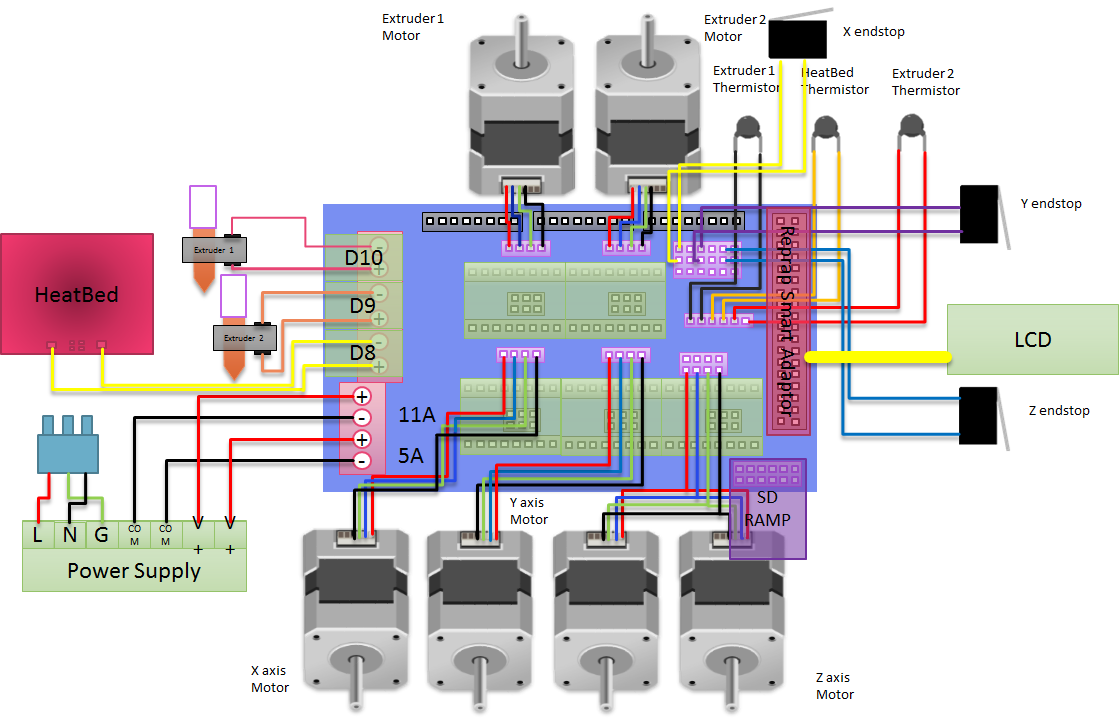

Подскажите пожалуйста, у меня RAMPS 1.4

Платформа RAMPS 1.4 (RepRap Arduino Mega Pololu Shield). В нем пять независимых контроллеров: три - для шаговых двигателей (ось X,Z,Y ), два - для экструдеров (можно подключить один или два экструдера). Имеется выход для нагревательного стола,термисторов стола и экструдеров, выход на коннектор SD карты, SPI и I2C. 6 выходов для концевых выключателей.
Кроме того, количество плат расширения Arduino могут быть добавляться к системе до тех пор, пока на плате RAMPS 1.4 не закончатся свободные разъёмы для модернизации. Плата RAMPS 1.4 является самой распространённой и основной для большинства 3D принтеров на рынке, а так же даёт возможность интегрировать все системы какие Вам необходимы в компактном формате.

Особенности
Расширения возможностей платы при помощи дополнительных плат расширения.
Mosfets для обогревателей и вентилятора с выходами для работы с 3-я схемами использующих контроль нагрева при помощи термисторов. (Пример: 1 Вентилятор и 2 Экструдера*)

Я могу поставить второй экструдер на этот принтер, и нужен ли мне еще один Драйвер шагового двигателя A4988 с радиатором?
драйверов сейчас 4 на принтере, а двигателей сейчас 5, нужен еще один? места на плате под него нет, а разъем под второй экструдер есть?

[ХЗ]

301: matey:
> Я могу поставить второй экструдер на этот принтер, и нужен ли мне еще один Драйвер шагового двигателя A4988 с радиатором?
> драйверов сейчас 4 на принтере, а двигателей сейчас 5, нужен еще один? места на плате под него нет, а разъем под второй экструдер есть?

Если у вас именно ramps 1.4, то там места под 5 драйверов. Для второго полноценноо жкструдера нужен свой драйвер конечно.

[Йожик]

301: matey:
не нужен, если только для второго экструдера. двумя цветами печатать, например.

[ХЗ]

303: Йожик:
> не нужен, если только для второго экструдера

Перечитай, он и спрашивает про установку второго экструдера

[matey]

Спасибо, нашел место под драйвер двигателя
Заказал этот https://m.ru.aliexpress.com/item/32671452236.html
Только еще не понял как его крепить, там направляющие по Х две горизонтально, а у меня две вертикально

[Manfred]

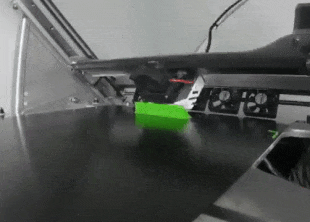

Конвейерный 3D-принтер
https://nplus1.ru/news/2017/06/05/black ... ign=spring

Нидерландский стартап Blackbelt3D, недавно представивший проект конвейерного 3D-принтера, 1 июня начал краудфандинговую кампанию на Kickstarter и собрал 50 тысяч евро, требуемые для начала производства, за 15 минут. Компания планирует начать поставки устройств в октябре 2017 года.

В начале мая 2017 года компания Blackbelt3D представила проект конвейерного 3D-принтера. В его основе лежит метод послойного наплавления (FDM), в котором принтер последовательно наносит материал слой за слоем. В обычных FDM-принтерах изделие печатается на специальном столике или подставке. Из-за этого размер изделия ограничивается размером подставки или рабочей зоны принтера. Помимо этого, такой метод непригоден для полностью автоматизированного производства, потому что напечатанные изделия остаются на подставке, не давая принтеру создавать новые.

Инженеры из Blackbelt3D устранили эти ограничения, добавив в конструкцию конвейерную ленту. Над лентой находится прямоугольная рама, на которой закреплены печатающие головки принтера. В отличие от обычных 3D-принтеров, рама закрепляется под углом, варьирующимся от 15 до 45 градусов. Таким образом рама позволяет печатающим головкам перемещаться по двум осям, а перемещение по третьей реализовано за счет перемещения изделия вдоль по конвейерной ленте.
https://youtu.be/m0JZCo_hDow
В комплекте с принтером будут поставляться три сменных сопла разных диаметров. Создатели утверждают, что принтер поддерживает основные типы филаментов для 3D-принтеров: ABS, PLA и PETG. Диаметр нити расходного материала составляет 1,75 миллиметра. Принтер способен печатать изделия в 34 сантиметра по ширине и высоте, и не имеет как такового ограничения по длине, при наличии достаточно длинной поддерживающей конструкции.

Ранее компания Stratasys представила концепт похожей системы, использующей конвейер для производства деталей любой длины. В свою очередь, компания Boeing в 2016 году установила рекорд 3D-печати, распечатав деталь длиной в 5,3 метра.

[ХЗ]

306: Manfred:
> Конвейерный 3D-принтер

Еще бы вот заказов на конвеер найти

[Manfred]

307: X3:
ну с таким подходом можно хотя бы длинные детали печатать

[ХЗ]

308: Manfred:
> можно хотя бы длинные детали печатать

не нужно обычно

[Manfred]

309: X3:
ну это то понятно )

[Manfred]

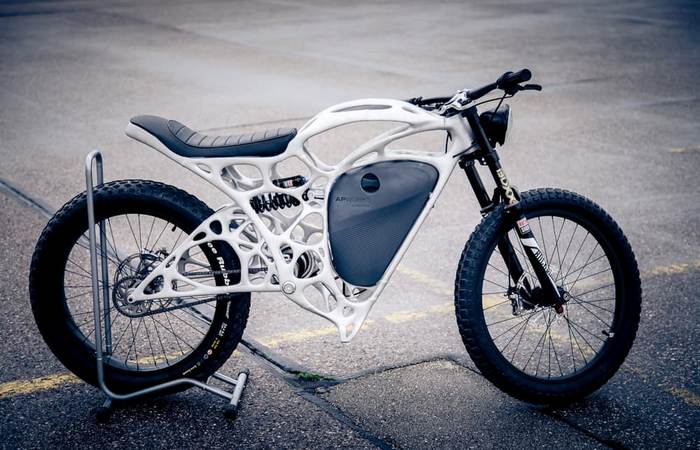

Когда спрашивают зачем мне 3D-принтер.

[Manfred]

http://mrobot.by/blog/78-3d-pechat-moto ... d-printere

[nuept]

Дайте чей нибудь контакт у кого принтер рабочий надо пару деталей напечатать не бесплатно разумеется, и представляю услуги 3д моделлинга, опыт более 3х лет в основном моделю ювелирку но по факту все равно что моделить, любая сложность, хоть скульптура, хоть высокоточные какие то вещи, у самого есть принтер полимерник, но на нем ювелирку и максимум чихол для телефона можно напечатать но качественно 16-25 микрон слой.
Но мне щас надо деталь для машины из пластика напечатать, найдись кто нибудь с принтером плииз!! обычный abs но не хрупкий конечно, могу даже пластик достать сам.

[ХЗ]

Пиши в лс

[cj-artem]

А что именно напечатать хочешь? И какие габариты. Принтер есть, пиши в личку.

[Ilya_sarOFF]

313: nuept пишет:
> напечатать не бесплатно разумеется,
Ну а почему сразу не за бесплатно?
Может долгосрочное предложение окажется более привлекательным?

[Manfred]

Подниму тему )

Я практически созрел для покупки/сборки девайса

что на ваш взгляд сейчас интересно/актуально из принтеров? Бюджет пусть будет 25 +/-

[ХЗ]

317: Manfred:
> что на ваш взгляд сейчас интересно/актуально из принтеров?

по моему два варианта. Либо брать за 180 бакксов как у меня примерно, на нем тренирооваться (хотя и печатет он вполне нормально). Либо сразу собирать "Sprinter на рельсах". https://geektimes.ru/post/269374/

В готовом виде подобный аппрарат дороговат, но в самосборе вроде примерно уложишься. https://www.avito.ru/nizhniy_novgorod/o ... _645429614

(левый сайт это avito, да простит меня BB)

[Manfred]

318: X3:
55 тыщ и правда не готов выкладывать, но за ссылку на гиктаймс спасиб, буду изучать и думать

[ХЗ]

319: Manfred:
> 55 тыщ и правда не готов выкладывать, но за ссылку на гиктаймс спасиб, буду изучать и думать
>

так это одно и то же

В общем фанерные корпуса несколько человек режут. В общем один фиг что брать. Но один чел есть в НН (если я правильно помню). К каждому корпусу есть список деталей что покупать. В общем ни чего сложного, проблема в том, что покупать будешь на алике у кучи продавцов, а там начнется, то это не доехало, то тут брак прислали Зато получишь крепкий, быстрый и точный аппарат.

[Manfred]

318: X3:
бу... не получается написать автору корпуса
"Получатель заблокирован за нарушение правил портала.
Отправка ему сообщений невозможна."

[ХЗ]

321: Manfred:
подозреваю, что на авито это он же принтерами и торгует.

Ну или вот тема.

https://3deshnik.ru/forum/viewtopic.php?t=46

http://3d-sprinter.ru/

[Manfred]

320: X3:
> проблема в том, что покупать будешь на алике у кучи продавцов, а там начнется, то это не доехало, то тут брак прислали
ну это то то уже привычно )))) терпение присутствует, да и не горит вот, что прям щас нужен принтер )

за доп. ссылки спасибо )

[Manfred]

322: X3:
а можно вместо по отдельности
Ramps 1.4 + Mega2560 с драйверами
и
Экран 2004

купить сразу комплект ?
Anycubic 1 шт. MEGA 2560 R3 + 1 шт. ПЛАТФОРМЫ 1.4 контроллер + 5 шт. A4988 Степпер модуль драйвера + 1 шт. 12864 ЖК-дисплей для 3D

[ХЗ]

324: Manfred:
Можно. Но читать надо, лезет ли такой экран в эти корпуса.

А ты список тут смотрел ? https://3deshnik.ru/forum/viewtopic.php?t=46

RAMPS 1.4 (дубль) – 1 шт [wiki]
Дисплей LCD2004 под RAMPS 1.4 (дубль) – 1 шт [wiki]
Драйверы шаговых двигателей с радиаторами на выбор - 4 шт [wiki]
DRV8825 (обычно ставят для более мощных двигателей или для меньшего микрошага) [wiki]
A4988 (более качественные) (рекомендуются, настройка) [wiki]
Китайские TMC2100 (ставить обдуманно) [wiki]
Оригинальные TMC2100 (описание) [wiki]
Электроника набором (дубль) (Arduino MEGA, RAMPS 1.4, дисплей 2004, драйверы шаговых двигателей)

Электроника набором: https://ru.aliexpress.com/item/1pcs-Meg ... RAMPS-1-4- ... 96997.html

На практике, экран большой не нужен. Все равно все на компе делается, а на нем только нужно найстройки один раз зделать (хотя тоже можно с компа), а потом смотреть две температуры и процент выполнения задания.

[Manfred]

325: X3:
> Можно. Но читать надо, лезет ли такой экран в эти корпуса.
я читал это "Передняя панель КИТов изготавливается под разные типы LCD и с разными вырезами под крдридер / энкодер (уточняйте при заказе)."

UPD: по твоей ссылке товар недоступен, но вроде вот такой же - https://ru.aliexpress.com/item/3D-Print ... 12930.html

и вроде похожий, чуть дешевле
https://ru.aliexpress.com/item/1pcs-Meg ... 88507.html

[ХЗ]

326: Manfred:
ну так при заказе и уточни, сделают ли корпус под такой экран Если сделают, бери этот набор, если прям хочешь большой.

[Manfred]

327: X3:
я не знаю хочу ли я большой ) у меня ж опыта нет совсем ) просто мне казалось, что на большем экранчике удобней смотреть инфу, поправь, если я ошибаюсь

[ХЗ]

328: Manfred:
> поправь, если я ошибаюсь

уже поправил. IMHO большой не нужен. Нечего там много смотреть, кроме "крутой" анимации.
У меня на принтере стоит микрокомп (типа малины) с вафлей, на нем крутится прога с веб сервером и все управление и контроль осуществляется в браузере на компе. Вообще экран не нужен, только как индикатор, что принтер включен
